空間三坐標法檢測火炮身管射擊狀態下指向性裝置及方法

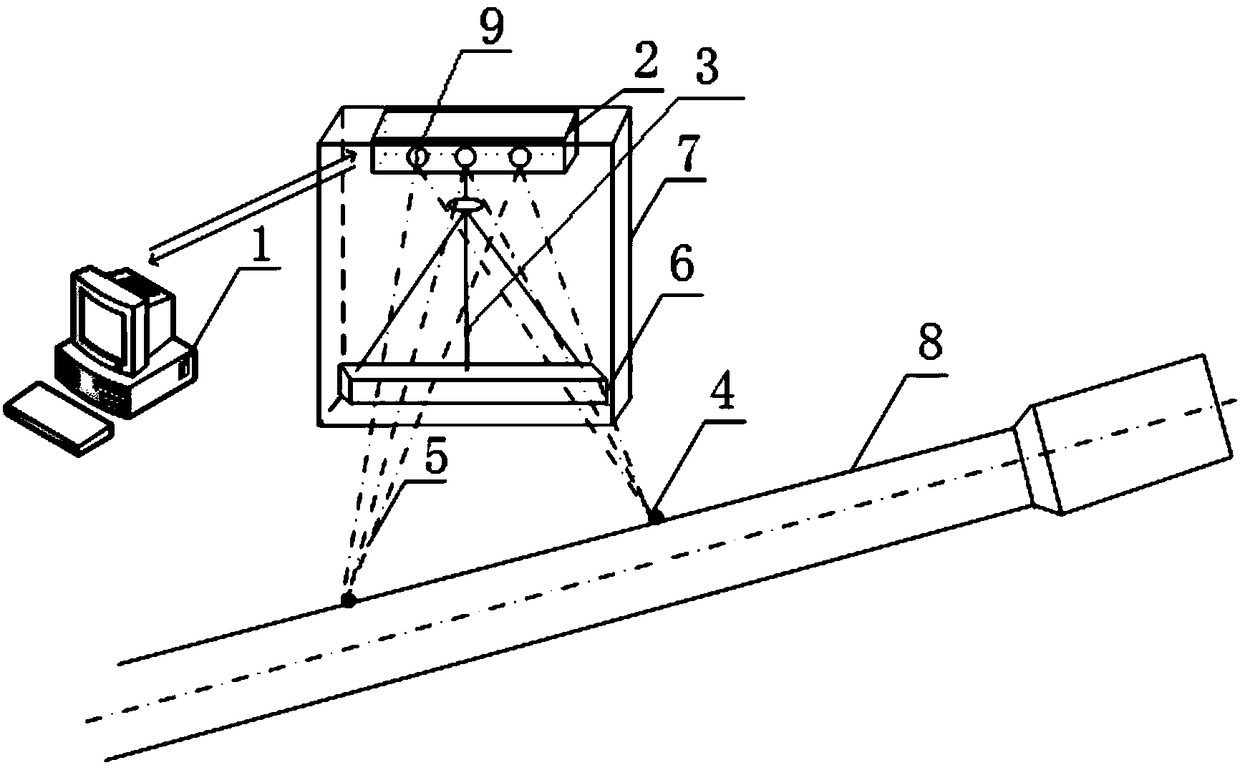

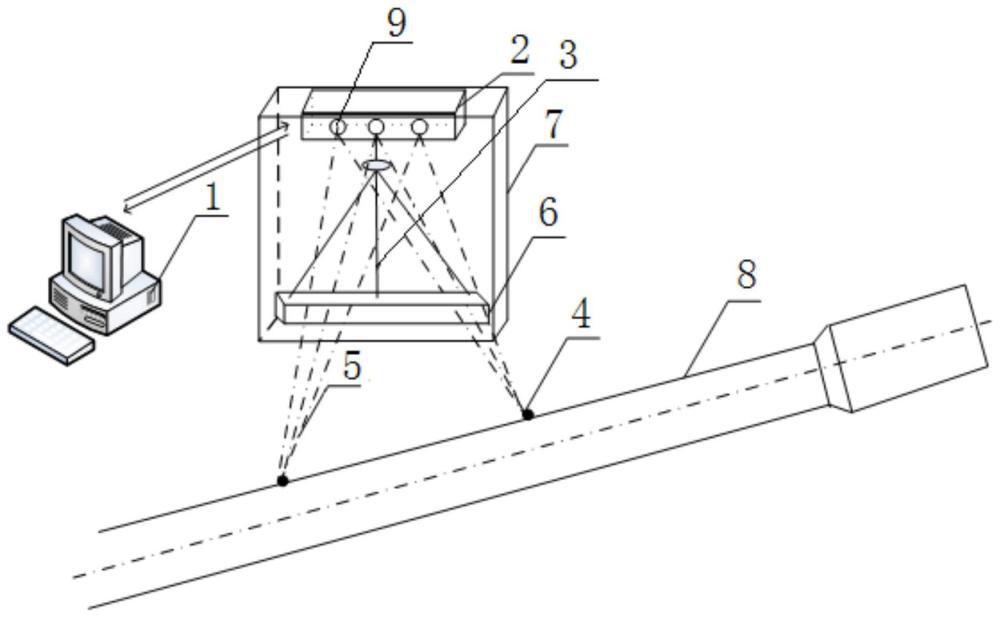

空間三坐標法檢測火炮身管射擊狀態下指向性裝置及方法屬于火炮動態參數測量技術領域,裝置包括計算機、光學位移傳感器、光學位移傳感器支架、紅外發射標識點、紅外光源、氣浮隔振平臺、沖擊波防護罩。氣浮隔振平臺和沖擊波防護罩有效緩解了火炮射擊所引起的劇烈振動和對地面產生的沖擊波,提高了測量的穩定性和準確性。本發明通過實時獲取事先在火炮身管放置的可發射紅外光源的剛體標識點的三維空間坐標,同時通過系統匹配軟件對測量結果進行數值分析處理,從而實現對火炮身管指向狀態進行較為全面的檢測,其優點是測量精度高、抗干擾能力強、測量過程簡單易行、非接觸、速度快并且適合射擊現場使用。
長春理工大學
授權發明
