材料化工

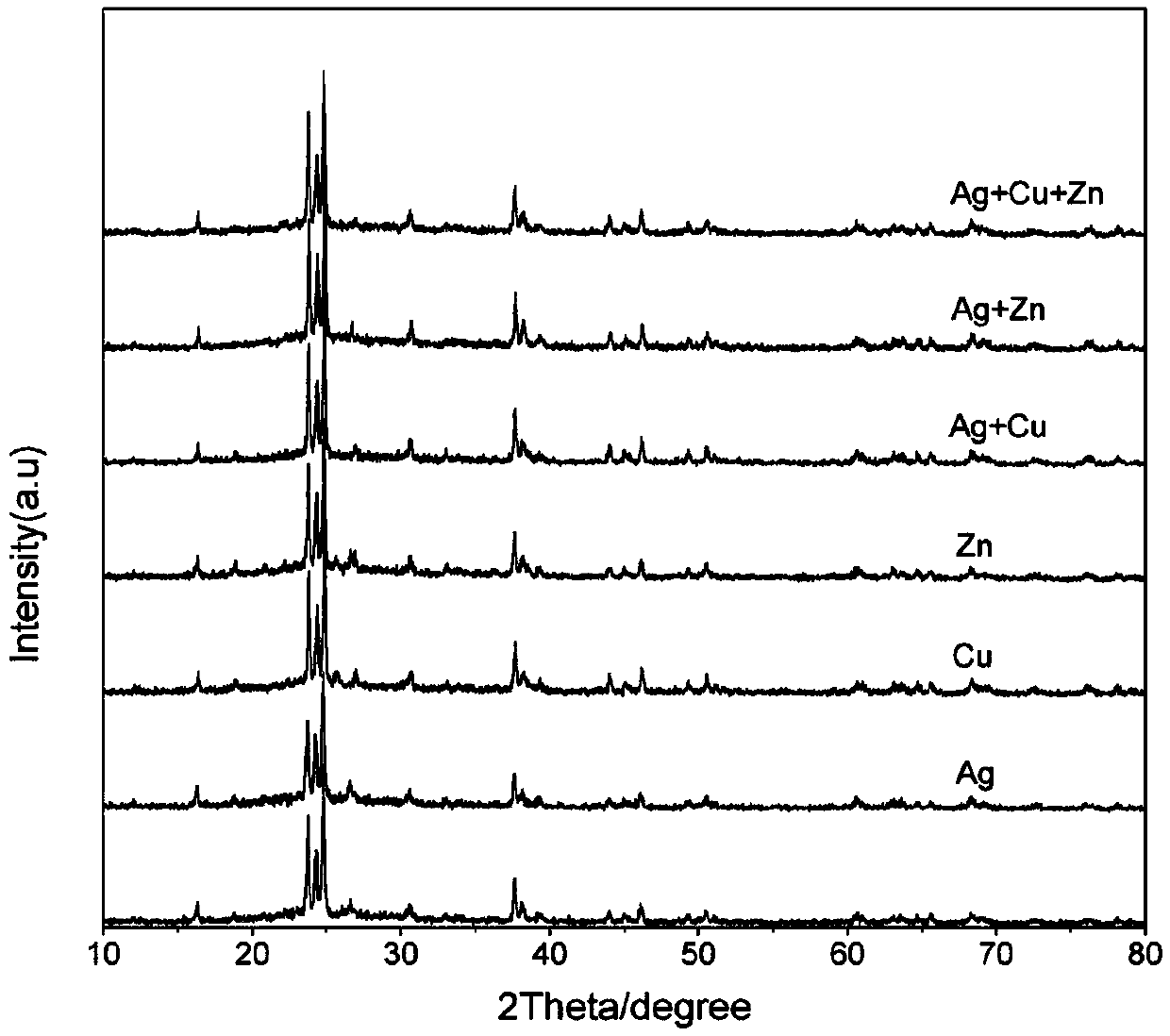

高強度抑菌抗菌二硅酸鋰玻璃陶瓷及其制備方法
高強度抑菌抗菌特性二硅酸鋰玻璃陶瓷及其制備方法屬于生物材料技術領域?，F(xiàn)有技術尚無在二硅酸鋰玻璃陶瓷中摻雜Ag+、Zn2+、Cu2+的牙科全瓷修復材料。本發(fā)明其特征在于，按基體玻璃重量百分配比為基體玻璃配料，另外按基體玻璃重量0.1～8％的比例確定所述高強度抑菌抗菌二硅酸鋰玻璃陶瓷中Ag2O、ZnO、CuO的總量，并且，0≤Ag2O含量≤2％，0≤ZnO≤5％，0≤CuO含量≤1％，只允許Ag2O、ZnO、CuO含量中的兩個含量同時等于零，采用高溫熔融法制得基體玻璃；將所制得的基體玻璃在450℃～550℃溫度下核化1.5～2.5h；再進行三步晶化：在650～680℃溫度下晶化1～3小時，在710～740℃溫度下晶化20～60分鐘，在800～830℃溫度下晶化10～20分鐘，得高強度抑菌抗菌二硅酸鋰玻璃陶瓷。
長春理工大學
授權發(fā)明
